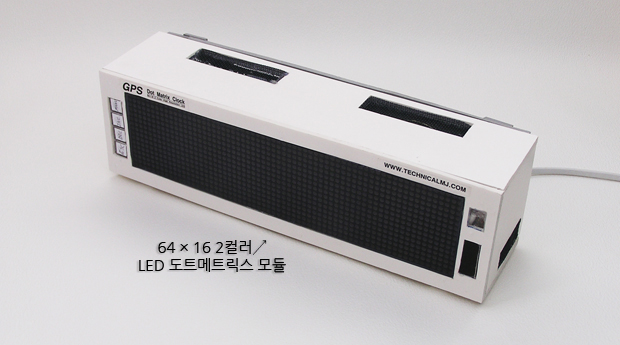

동작 동영상

동작 동영상입니다.

   펌웨어(원본, HEX), 회로도, 사용자 설명서

itstyle.kr의 저작권정책을 확인하였고 동의하십니까?

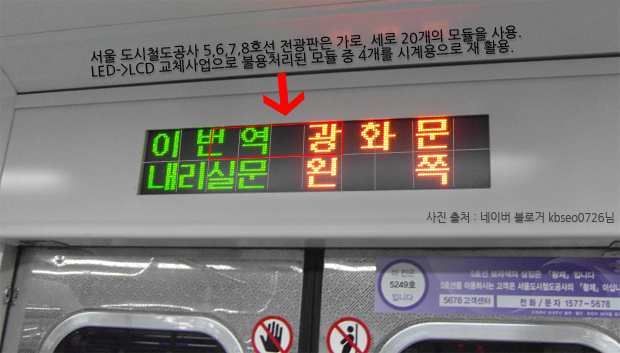

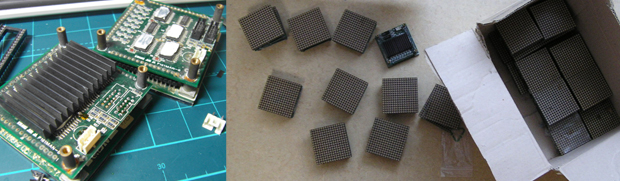

■ 2009년 10월

최초 제작, 군부대에서 사용.

■ 2010년 01월

▲ 하드웨어 변경사항

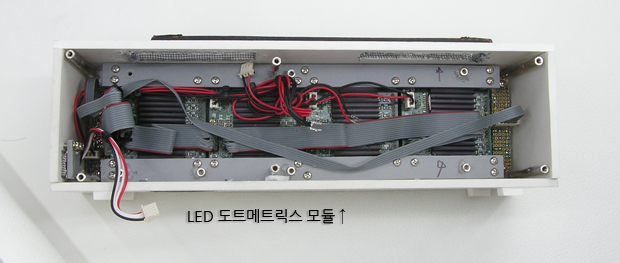

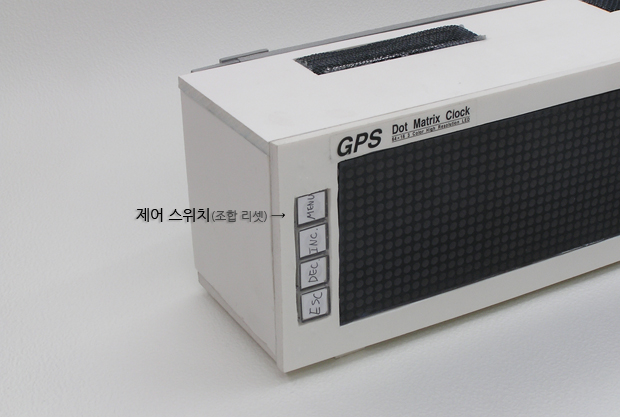

- OC0A포트로 패널 밝기조절을 위해 도트메트릭스 포트, 스위치 포트 일부 변경

▲ 소프트웨어 변경사항

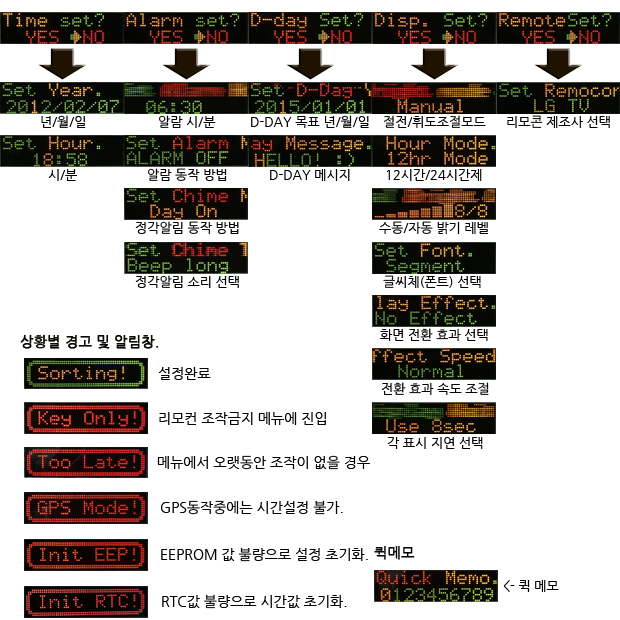

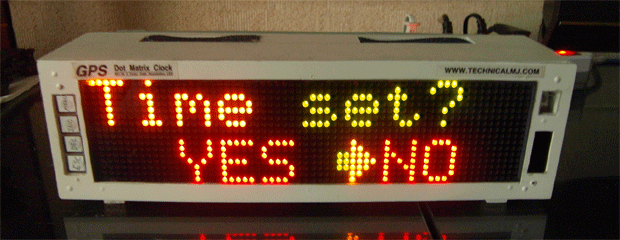

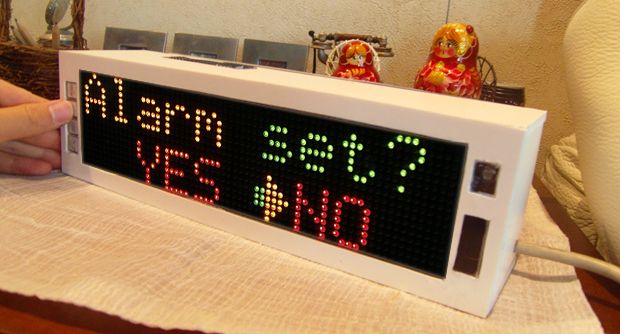

- 사용자 메뉴 구성(트리메뉴)

■ 2010년 03월(이곳 홈페이지에 올린 시점)

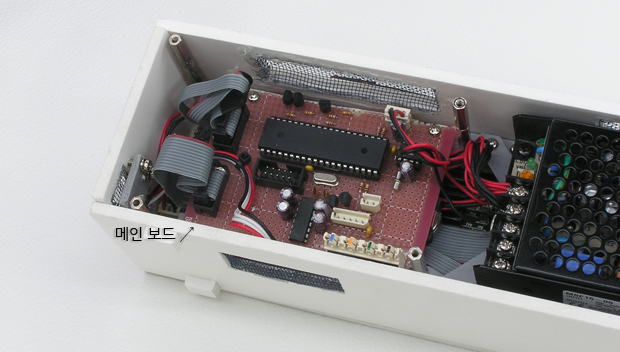

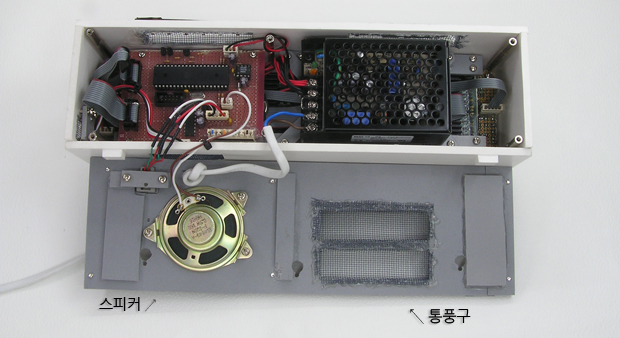

▲ 하드웨어 변경사항

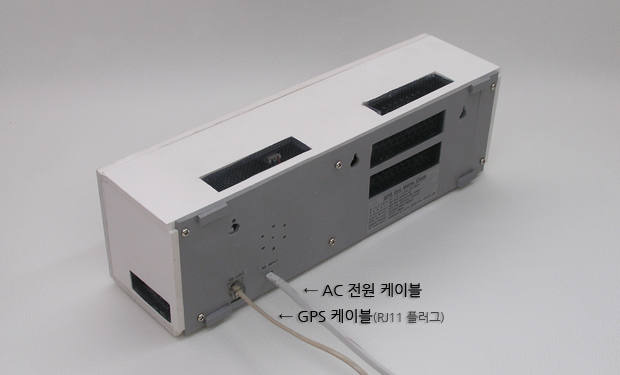

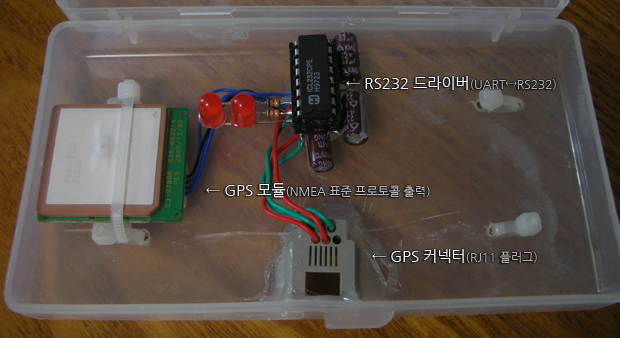

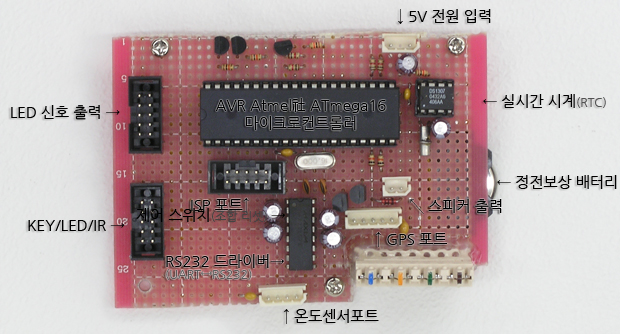

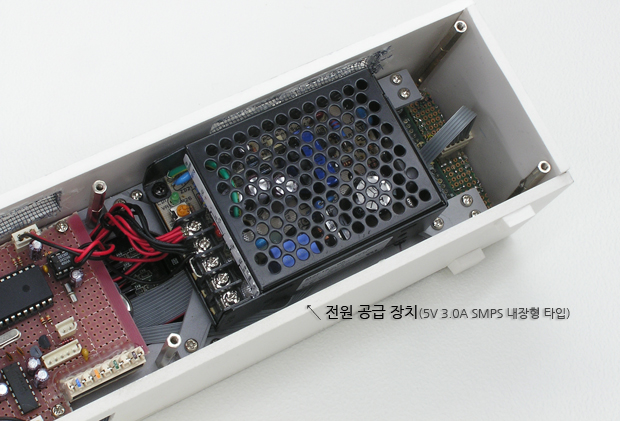

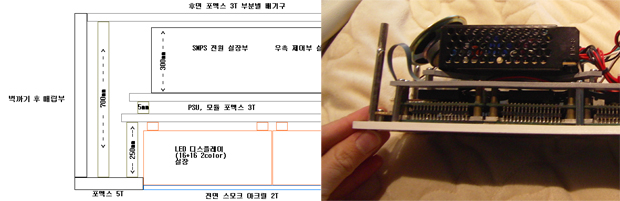

- GPS 수신 기능을 위한 RS-232C 및 커넥터 등 하드웨어를 구성.

▲ 소프트웨어 변경사항
- GPS수신을 위한 NMEA 수신코드 작성(USART 수신 인터럽트)
- GPS에 대응하도록 RTC, GPS 자동전환 코드 작성
- GPS수신 후 대한민국 시간에 맞추기 위한 표준시 처리 기능 추가(시간, 날짜 등을 자동으로 9시간 더해주는 기능)
- 요일 처리기능
[변경 전 : 사용자가 시간 설정시 직접 월~일 요일을 입력함]
[변경 후 : 날짜만 입력하면 알아서 계산되어 요일이 표시]

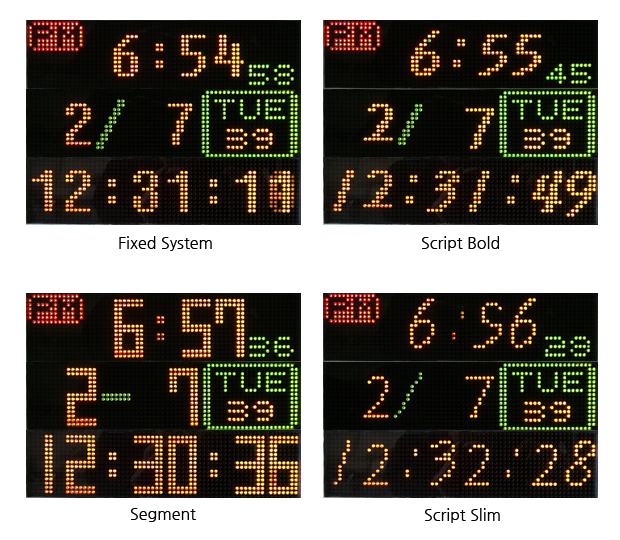

- 3가지 폰트 -> 4가지 사용할 수 있도록 추가
[변경 후 : Fixed System, Pilgui-(B), Pilgui, Segment]

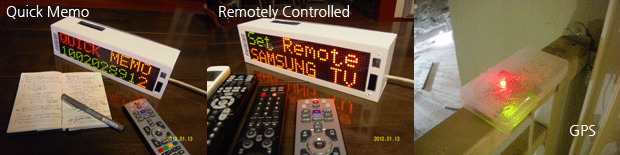

- 3가지 리모컨 -> 4가지 리모컨을 쓸 수 있도록 추가
[변경 후 : SAMSUNG TV, LG TV, KT STB, SKYLIFT STB]
- 메뉴 선택시 전환속도 개선
- QUICK MEMO 진입 후 저장 안하고 종료했을 때 저장되는 현상 개선

■ 2010년 04월
▲ 소프트웨어 변경사항
- D-DAY 설정 방법 개선
[변경 전 : 남은 날짜를 사용자가 직접 계산 후 3자리를 입력해야 했고, 밤 12:00이 되면 하루씩 빼도록 프로그램 함.]
[변경 전 문제점 : 사용자가 직접 계산하기 번거로움, 정전시 12:00을 만나지 못했으므로 날짜 감소가 안됨, 심지어 초기화까지 됨]
[변경 후 : 사용자가 종료일자를 직접 입력, 남은 날짜를 제품 자체가 직접 계산]
[변경 후 장점 : 사용자는 목표일자만 입력하면 됨. 정전되더라도 현재시간만 맞으면 항상 새로 계산해 주므로 날짜 감소 누락이 없음.]

- D-DAY 종료일자 이후에도 대응하도록 개선
[변경 전 : 목표일자에 도달해 0일이 된 후 하루가 지나면 2의 보수가 된 수가 나와버리는 현상]
[변경 후 : 날짜가 지나도 지난 날을 표시. 이 때 날짜가 남아있는 경우 REMAIN이라는 메시지가 표시되고 날짜가 지난 경우 RUNNING이라는 메시지가 표시됩니다. 또한 999일 이상 남은 경우는 모조건 ---로 표시되도록 수정했습니다.]

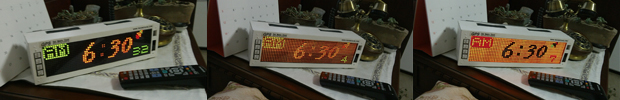

- 알람 동작 화면 변경
[변경 전 : WAKE UP이라는 메시지와 함께 시간 표시]
[변경 후 : 평상시 시간 화면이 매 초마다 반전되도록]

- 주말에는 요일표시가 빨간색으로 나오게 수정
[변경 전 : 요일표시를 무조건 연두색]
[변경 후 : 주중은 연두색, 주말을 빨강색]

■ 2010년 07월
▲ 하드웨어 변경사항
- 크리스탈 변경(16.000MHz -> 14.7456MHz)
[변경사유 : 16MHz크리스탈을 사용하면 0.2%의 애러가 발생하며, 이로 인해 날짜/시간정보가 잘못입력되는 경우가 있음.
특히, 프로토콜 정보 중 뒤쪽에 있는 날짜 정보가 애러율이 누적되면서 제대로 수신이 안됨.]

▲ 소프트웨어 변경사항
- 크리스탈 변경에 따른 관련 레지스터 값 수정.

- 리모컨을 이용해 리모컨 설정 메뉴에 진입하면 "SW Only!" 메시지 표시하며 진입 거부하도록 함.

- GPS가 연결되어 있고, 수신이 원활한 경우 시간 설정 진입시 "GPS Mode!"메시지 표시하며 진입 거부하도록 함.

- EEPROM 초기화 코드 작성
[변경 전 : MCU를 새로 교체하거나, EESAVE퓨즈를 채크하지 않고 펌웨어 다운로드 한 경우 EEPROM내용이 0xff가 되면서 잘못된 데이터가 설정 데이터로 로드 되면서 화면도 안나오고 정상적인 기능을 수행하지 못함.]
[변경 후 : 모든 eeprom데이터에서 범위 바깥의 데이터가 발견되면, 이것을 자동으로 지정한 설정값으로 초기화 수행.]

- 발견된 잡버그 등 수정사항 4개 수정

■ 2010년 11월
▲ 소프트웨어 변경사항
- 메뉴(서브메뉴) 프로그램 통합작업.
[변경사유 : 모든 메뉴와 세부메뉴가 따로따로 만들어져 있어 용량이 상당히 크고 수정이 불편했으므로 이를 전체 완전 통합.]
[변경 전 : 전체소프트웨어 98%, 메뉴 설정중 종료하더라도 설정중이던 내용이 저장, 적용됨. ]
[변경 후 : 전체소프트웨어 80%, 메뉴 설정완료하지 않으면 기존 설정값을 리로드. ]

- 제작자들의 도트메트릭스 선택의 폭을 넓혀드리기 위한 도트메트릭스 모델 호환성 개선
[변경 전 : Active Low (data핀에 1일 경우 led off, 0일 경우 led on)방식만 사용 가능.]
[변경 후 : Active Low/High 둘 다 사용 가능하도록 개선, Display 설정 내에서 변경 가능.]

- 시가표시에서 12시간제/24시간제 선택 가능
[변경 전 : 무조건 12시간제(AM/PM표시)]
[변경 후 : 12시간제(AM/PM표시), 24시간제(AM/PM미표시) 사용 가능]

- 메인 표시 화면 화면 전환 효과 추가
[변경 전 : 스크롤 다운 1개 고정]
[변경 후 : 스크롤 다운, 라인 피드, 스노우 효과 3가지 중 선택 가능]

- AM/PM아이콘 소문자에서 5*5 대문자로 변경

- 메뉴선택시 화살표 아이콘 변경

- 요일표시 부분 테두리 적용

- 경고메시지 표시 개선
[빈 화면에 Init. RTC!, Init. EEP!, Key Only!, GPS Mode!, Sorting!등의 메시지를 했던것에 원형 테두리 적용]

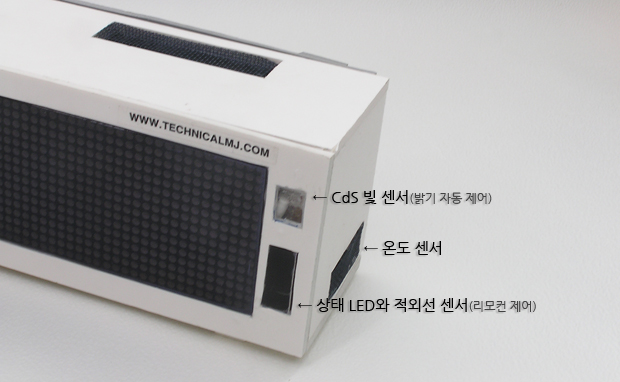

- 자동 밝기조절 기능 밝기 기준 사용자가 조절할 수 있도록 수정.
[변경 전 : 프로그래머가 잡은 기준에 따라 밝기조절, 이로인해 CdS의 종류나, 케이스, 주위환경에 따라 새로운 기준 적용 필요]
[변경 후 : 해당 메뉴상에서 CdS값을 볼 수 있도록 하였고, 직접 기준값을 입력할 수 있도록 함.]

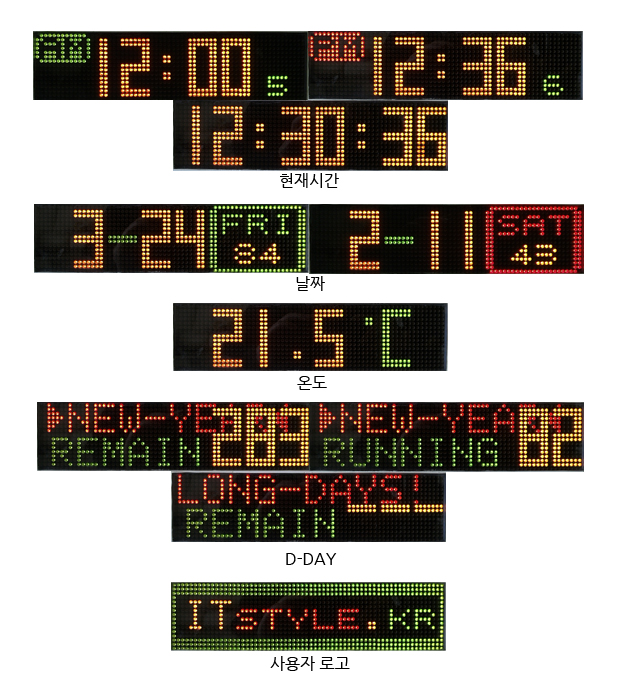

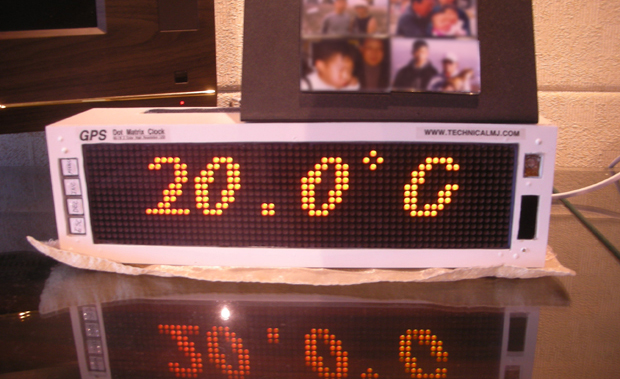

- 4가지 표시기능(시간, 날짜, 온도, D-DAY)에서 각각의 지연시간과 불필요한 항목은 제거할 수 있도록 변경.
[변경 전 : 시간 8초, 날짜/온도/D-DAY는 약 2초정도의 시간 지연 4가지 기능 고정 순환 표시.]
[변경 후 : 지연시간을 1,2,4,8초 중 선택할 수 있고, 불필요한 기능은 제거할 수 있도록 수정함으로서, 사용자의 취향, 필요에 따라 유동적으로 기능을 추가/제거할 수 있도록 개선. 그러나 시간표시는 시간지연 외 필수 선택항목임.]

- 리모컨 동작의 개선
[변경 전 : 10개의 숫자키, 상/하, 확인, 취소키만 사용 가능]
[변경 후 : 이상의 키 외에 좌/우키를 추가 적용, 메뉴해서 좀 더 쉽게 조작할 수 있도록 수정]

- 메뉴 자동종료 기능
[변경 전 : 메뉴 진입 후 그대로 두면 종료하기 전까지 무한대로 해당 메뉴에서 대기]
[변경 후 : 메뉴 또는 퀵메모에서 1분 이상 대기한 경우 자동으로 시간표시로 이동]

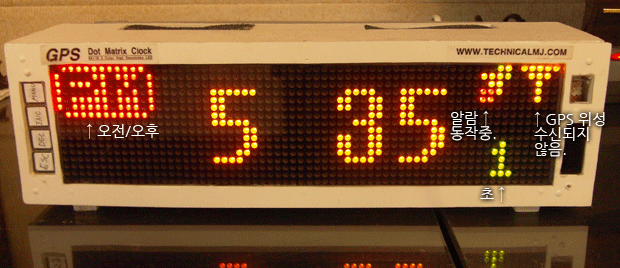

- GPS가 연결된 경우 불량일 경우 수신불량 아이콘 표시
[변경 전 : GPS가 연결되어도 GPS수신여불 알 수 없었음]
[변경 후 : 의도적으로 GPS를 연결하지 않거나, GPS가 위성수신이 된 경우 아이콘 무표시, GPS가 연결된 상태에서 위성수신이 안될 경우 위성 불량 아이콘 표시]

- 기타 설정 메뉴 내 동작 방법의 변경

■ 2011년 01월
▲ 소프트웨어 변경사항
- 시간 표시시 주기적으로 AM/PM 아이콘 깜빡인 현상 수정

- 시간 표시시 초 표시용 폰트 크기를 5*5로 수정

- 메인 표시 화면 화면 전환 효과 추가
[변경 전 : 스크롤 다운, 라인 피드, 스노우 효과 3가지 중 선택 가능]
[변경 후 : 스크롤 다운, 라인 피드, 스노우,페이드인/아웃 효과 4가지 중 선택 가능]

- 날짜 표시시 요일 아래 년도별 일자 표시(정확한 명칭을 모르겠지만, 1월 25일이면 25를, 2월 20일이면 51일을, 12월 1일이면 334일을, 년도별 지난 날 표시기능)

- 년도별 일자 표시기능 추가로 요일표시 영문 폰트를 5*5로 수정

- 자동 화면 밝기조절기능 반응속도 조절
[변경 사유 : 사람이 지나거나 그림자가 잠깐 스치는 경우 바로 반응하는 문제점이 발생.]
[변경 전 : CdS에 감지되는 밝기를 바로 감지]
[변경 후 : CdS에 반응속도를 5~10초로 늦춤]

- TCN75, RTC가 없거나 TWI통신 오류발생에 대한 대응
[변경 전 : TWI응답이 없을 경우 무한루프에 빠져 워치독 리셋 발생]
[변경 후 : TWI응답이 없을 경우 해당 동작 종료]

■ 2011년 02월
▲ 소프트웨어 변경사항
- 자동 밝기모드에서 슬립모드에서 깨어날 경우 화면이 어둡게 표시되었다 밝아지는 현상 수정
[2011년 01월 펌웨어 수정시 발생한 문제점]

- 메인 순환시 로고 표시 기능
[변경 전 : 시간->날짜->온도->D-DAY]
[변경 후 : 시간->날짜->온도->D-DAY->로고 표시]
[변경 사유 : 선물용으로 제작했을 경우 상대방 회사명을 입력하는 용도이며, 로고 내용은 펌웨어시 고정됨. Set Display메뉴에서 사용유무 선택 가능]

- 화면 전환효과 3단계 속도조절 기능 추가
[변경 전 : 4가지 화면 전환효과를 고정적인 전환속도로 사용]
[변경 후 : Line Feed, Scr. Down효과에 한정적으로 전환속도를 3단계로 설정할 수 있도록 수정, Set Display메뉴 내에서 설정.]

- 정각 알림음 추가, 동작 방법 변경
[변경 전 : 정각에 삐~ 하는 정각알림음 고정적으로 발생]
[변경 후 : 설정에 따라, 항상 알림,알림OFF및, CdS센서를 이용하여 주간에만 정각알림을 하도록 수정, 알림음은 두가지로 변경]

- 알람 사용시 메인 시간표시 화면에 종(Bell) 에니메이션 아이콘 표시

- 경고창 표시 전환효과 시간 단축

■ 2011년 02월 2차
▲ 소프트웨어 변경사항
- 정각 알림음 기능에서 리셋되는 현상 발견으로 수정
[2011년 02월 1차 펌웨어 수정시 발생한 문제점]

- 내부 서브메뉴 화면 상단에 표시되는 설명이 스크롤 되도록 수정
[변경 전 : 상단 화면 크기문제로 설명을 10글짜 까지만 표시되었음. 예로 SetDSPMODE 이런식으로 불확실하게 표시됨]
[변경 후 : 이것을 21글짜 까지 표시하면서, 오른쪽에서 왼쪽으로 스크롤 되도록 수정. 예로 Set Display Mode.로 정확히 표시하면서 오른쪽에서 스크롤 되도록 수정됨.]

■ 2011년 04월
▲ 소프트웨어 변경사항
- 12/24시간제에서 24시간제로 선택해도 12시간제로 표시되던 문제점 수정

- AM/PM표시를 로고로 변경, 이 때문에 시간표시 위치를 약간 우측으로 이동하였음.

- 년도별 일자표시기능 오류 수정(10x일, 20x일 30x일에 x일로 표시되는 오류를 수정)

- 메인 표시 화면 화면 전환 효과 추가(효과없음 추가)
[변경 전 : 스크롤 다운, 라인 피드, 스노우,페이드인/아웃 효과 4가지 중 선택 가능]
[변경 후 : 스크롤 다운, 라인 피드, 스노우,페이드인/아웃, 효과 없음 5가지 중 선택 가능]

- 메뉴 내 항목이름 일부 수정

- 위 사항 적용하면서 그 외 코드 최적화 작업함.

■ 2012년 02월

▲ 소프트웨어 변경사항
- 24시간제 선택시 시:분:초가 화면에 꽉 찬 형태로 표시(AM/PM로고는 사라짐)

- 용량 부족 문제로 일부 코드 최적화(99.8% -> 약 96% / 모든 사항 적용 후 99%).

- 메인메뉴 항목 선택시 전환 효과 속도를 1/2로 단축.

- 서브메뉴 진입시 특정 효과 적용 및 상단 메시지 스크롤 지연 시간 개선.

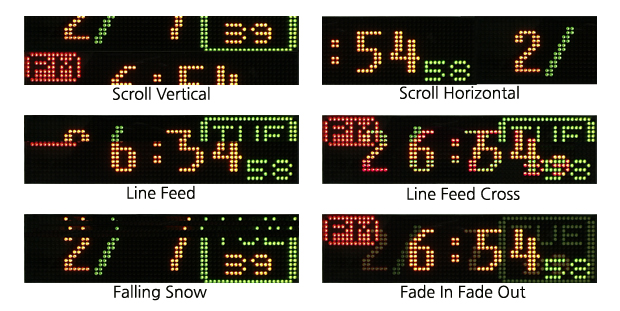

- 메인 표시 화면 화면 전환 효과 추가
[변경 전 : 스크롤 다운, 라인 피드, 스노우 효과 3가지 중 선택 가능]
[변경 후 : 수평 스크롤, 수평 스크롤 크로스, 수직 스크롤, 라인 피드, 라이 피드 크로스, 스노우 효과, 페이드인/아웃 7가지 중 선택 가능]

- 알람음 동작 방법의 변경

[변경 전 : 삐빅~ 삐빅~ 1초에 한번 비프음 발생, 1분 후 알람 정지]
[변경 후 : 10초간 기존 알람 "삐빅!", 11~30초간 "삐비비빅!" 알람, 나머지 30초간 "삐비비비비비비비빅~"연속 알람 후 정지]

- 정각알림음 추가

[변경 전 : 짧게 비프음 두번, 길게 비프음 한번]

[변경 후 : 짧게 비프음 두번, 길게 비프음 한번, 딩동뎅 멜로디]

- 상태 표시 LED의 기능 추가

[변경 전 : 슬립상태, 리모컨 수신여부만 알림]

[변경 후 : 슬립상태, 리모컨 수신여부, RTC/GPS 이상시 항시 점멸]
