시작하며

 온갖 휴대전자기기가 쏟아져 나오고 새로운 표준과 기술이 나올 때 마다 밀려나는 구식 표준들... 더 작은 부품, 더 작은 규격, 새로운 규격에만 맞는 전자부품들이 주종을 이루면서 DIY를 하는 사람에게 고민거리가 하나 생겼습니다.

 부품의 크기나 핀 간격이 좁아지면서 납땜하기 불편해졌고 부품에 따라 인두 열량을 조절해야 했던 것.

 시중에는 온도 제어 인두기가 많이 출시되었지만, 값이 비싸 아마추어들에게는 구매하기 어려웠고, 큰 마음을 먹고 온도 제어 인두를 구매했다고 하더라도 온도설정이 불편한 것도 사실입니다.

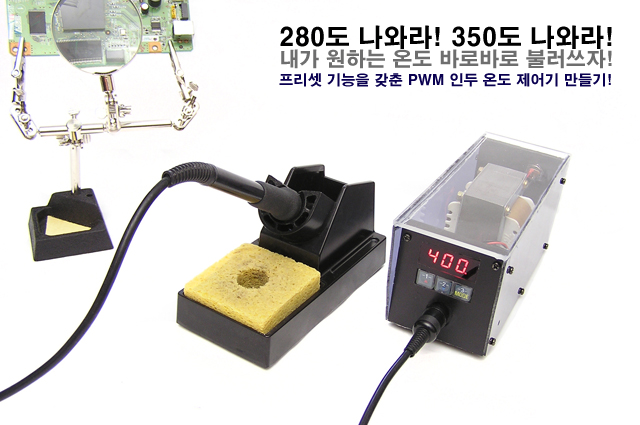

 필자는 여러 대의 인두를 사용해보면서 온도 설정의 편리성을 최우선으로 하고, PWM제어를 통해 온도가 최대한 일정하게 유지가 되도록 하였으며, FND표시를 적용해 고급 인두기가 부럽지 않도록 제작해 보고자 합니다.

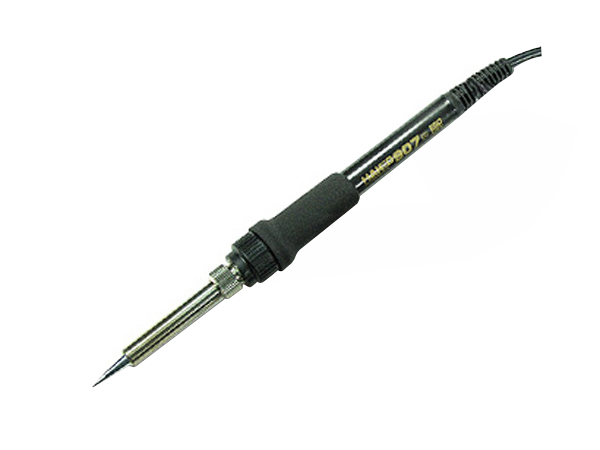

 인두 핸들은 검증된 HAKKO 907 제품을 사용할 예정이므로, 신뢰성, 성능, 편리성 한 부분 한 부분 모두 만족시켰습니다.

          ※  경  고  ※

- 220V를 직접 받고, 비교적 많은 전류가 흐르는 제품이므로 매우 주의해서 작업하도록 합니다.

 I.T. Style에서 제공하는 모든 컨텐츠는 보고 만드시는것은 자유지만 결과(인적 물적 피해를 포함한 각종 사고)에 대한 책임은 I.T. Style에서 일체 지지 않습니다.

          ※  주  의  ※

- 인두스틱은 HAKKO H-907 또는 H-907ESD만 사용가능합니다(HAKKO FX-888, HAKKO 936, HAKKO 937에 적용되던 모델).

- 사진, 글, 회로도, 프로그램 소스는 타 커뮤니티, 블로그, 개인 홈페이지 등 사전 협의없이 무단 재배포 절대 불가합니다.

HAKKO H-907ESD 판매처 : http://www.devicemart.co.kr/goods/view.php?seq=2231

   회로도

OrCAD로 그린 회로도이고 클릭하면 확대됩니다.

첨부파일에 pdf로 저장했습니다.

   프로그램

itstyle.kr의 저작권정책을 확인하였고 동의하십니까?

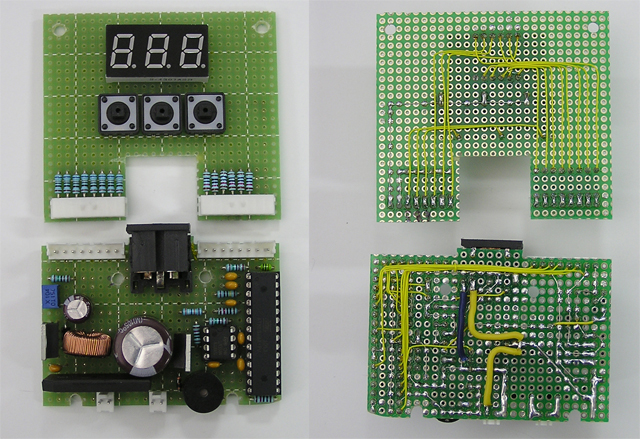

  기판의 앞 뒷면

 에폭시 단면기판을 절단하였고 후면 배선은 테프론선을 이용했습니다.

 모든 저항은 F급 저항입니다.

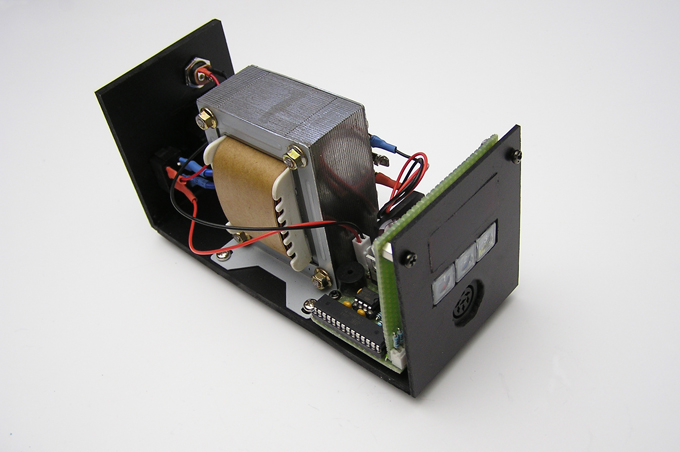

  정돈된 내부 구성

 바닥면와 전후면은 포멕스를 이용했고, 뚜껑인 측면과 상부는 아크릴로 작업했고 현재는 뚜껑을 덮지 않은 상태입니다.

 트렌스가 가운데 위치하고 제어부와 조작부가 직각으로 결합되 고정되었습니다.

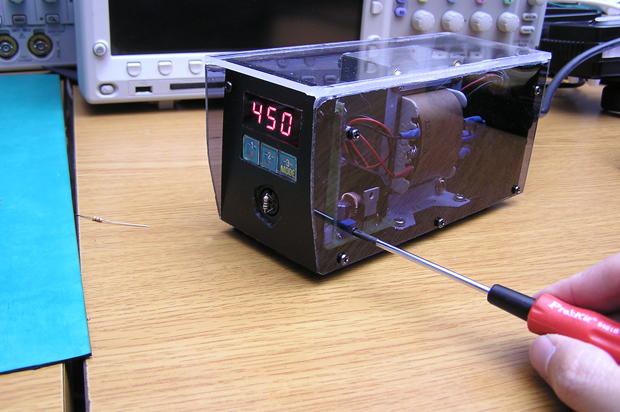

  작은 오차도 허용못해! 오차보정 기능

 표시온도와 실제 팁 온도가 다른다면 온도보정할 수 있도록 켈리브레이션 기능도 갖추었습니다.

 인두팁을 바꾸거나 인두 핸들 상태에 따라 오차의 범위는 달라질 수 있습니다.

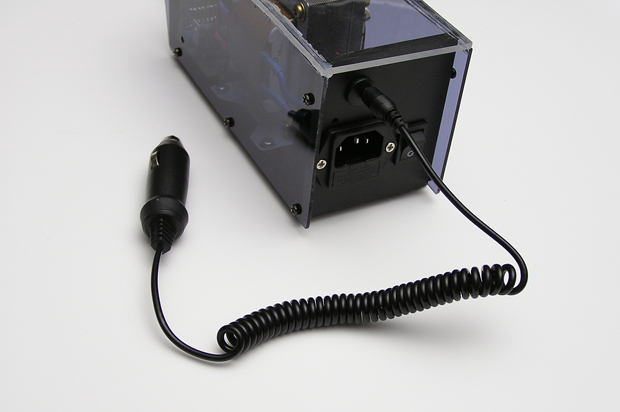

  DC입력 지원

기본적으로 220V AC입력으로 동작하지만 차량이나 배터리연결이 가능하도록 DC입력기능을 마련했습니다.

AC입력시 DC입력단자로 전압이 그대로 출력되므로 동시에 전원을 연결하면 절대 안됩니다.

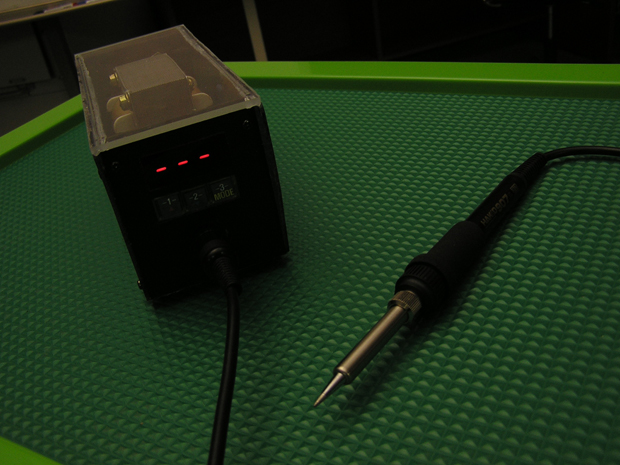

  슬립모드 지원

 사용자는 10~90분 사이에서 슬립모드를 선택해 두면 마지막으로 조작한 이후 설정한 시간에 도달하면 냉각 후 대기상태로 유지합니다.

 사용하지 않는 인두를 실수로 켜놓고 작업장을 떠나도 이 기능으로 화재의 위험을 줄이고 불필요한 에너지낭비도 줄여줍니다.

  터보모드 지원

 강조하기 위해 인두 팁은 제외하고 촬영했습니다. 히터부분이 매우 환한데 인두팁을 끼운 상태에서도 빨갛게 변합니다.

 터보모드는 온도와 관계없이 무조건 인두 히터를 풀로 가동하는데, 열량이 특별히 많이 필요하거나 특수한 목적으로만 활용해야 합니다.

 화재 위험성이 있어 동작 내내 5초마다 경고음을 내주고 3분만 동작하고 무조건 슬립모드로 이동합니다.

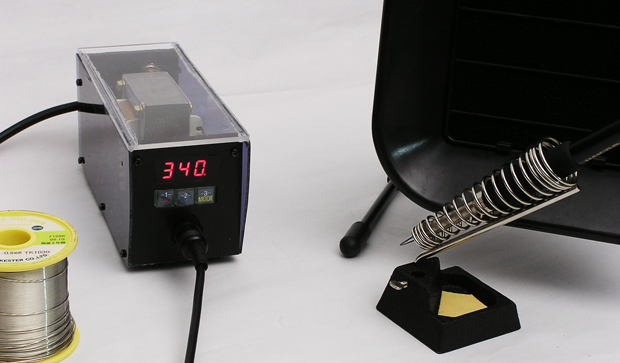

  컴펙트한 크기

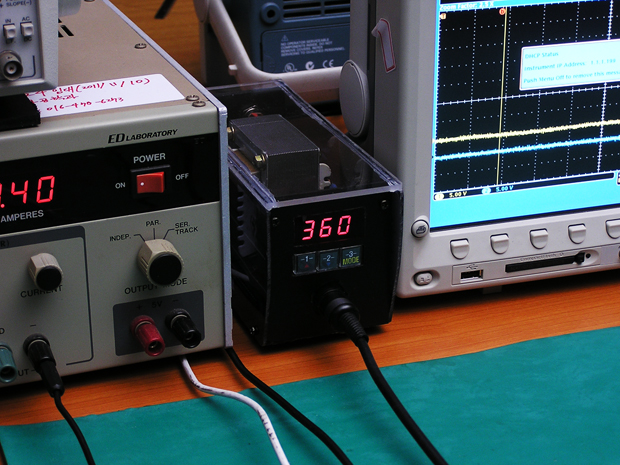

크기가 작게 만들어져 장비 사이에 좁은공간에 쏙 들어갑니다.

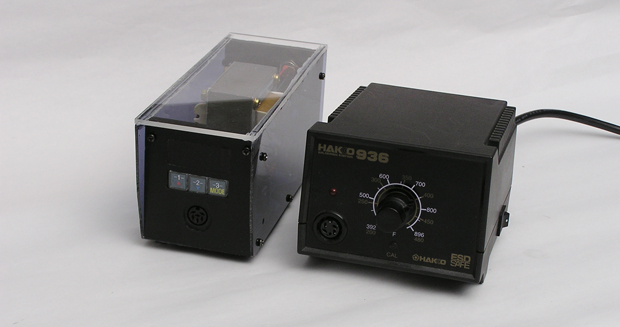

  HAKKO 936과 비교

HAKKO 907 핸들과 짝인 HAKKO 936 제품과 자작품의 비교.

  동영상

  마무리

 이번 프로젝트는 달다의 진공관 오디오(www.dalda.co.kr)와 함께 진행하게 되었습니다.

 만약에 달다의 진공관 오디오에서 공제한 키트나 회로도를 보고 만드신 경우는 이 회로도 및 프로그램과 호환되지 않으므로 주의합니다.

 일부 회로가 변경되었고, 온도 연산식도 다르기 때문입니다.

 단지 온도조절되는 인두가 필요해 시작한 프로젝트였지만, 온도도달시간도 매우 빨랐고, 슬립모드같은 안전장치에도 신경 썼으며 발열같은 부수적인 부분까지 기대 이상의 성능을 내주었습니다.

 인두의 제어방법, ESD에 대한 사항들도 일부 알 수 있는 계기가 되었습니다.
